▶ 型号: TFT-H024A24QVTST3N37
▶ 类型：2.4英寸彩色TFT显示屏
▶ 显示像素：240x320
▶ 外形尺寸(mm) ：42.72x60.26x2.5
▶ 显示英寸：2.4"
▶ AA尺寸(mm) ：36.72x48.96
▶ 应用：工业控制系统、手持电子设备、
▶ 视角：U40/D20/L45/R45
▶ 背光/亮度：350cd/m2
▶ 引脚：FPC-37 pin
▶ 接口方式：MCU
▶ 特殊说明：抗静电ESD 8KV
▶ 工作温度：-20~70℃
▶ 供电电压：3.3V
▶ 驱动芯片：ST7789
EZUI-Let 驱动板/MCU/SPI(480*320以下通用）
typ-c数据线t型口充电数据线/COB转接板/COG转接板
USB数据线t型口充电数据线/串口屏/转接板
EZUI-H 主控板-RGB/MCU(800*480以下通用）
EZUI通用性测试板-蓝牙-WIFI-UART-CAN-LVGL-RS485
这款2.4英寸240x320分辨率的TFT液晶显示屏标准亮度 LED 背光为 350 尼特，亮度适中，IPS全视角的特性，不管从哪个角度观看，都获得优质的画面。这款透射式 LCD 需要 2.8~3.3V 电压电源，并包含MCU接口，配置了ST7789控制器，适用于Arduino/C8051平台。
结构上，这款型号使用了柔性电缆FPC排线，连接以及拆卸轻松简单，显示屏的胶框一体保护结构使整个模组具备更强的稳定性。一些行业和应用包括工业控制面板、测亩仪、消费产品、家用电器等，这款显示屏具有极高的性价比，适合终端产品的应用。我们的显示器均符合 RoHS 标准，并遵守严格的环境和安全标准.
| 文件名称 | 更新日期 | 大小 |

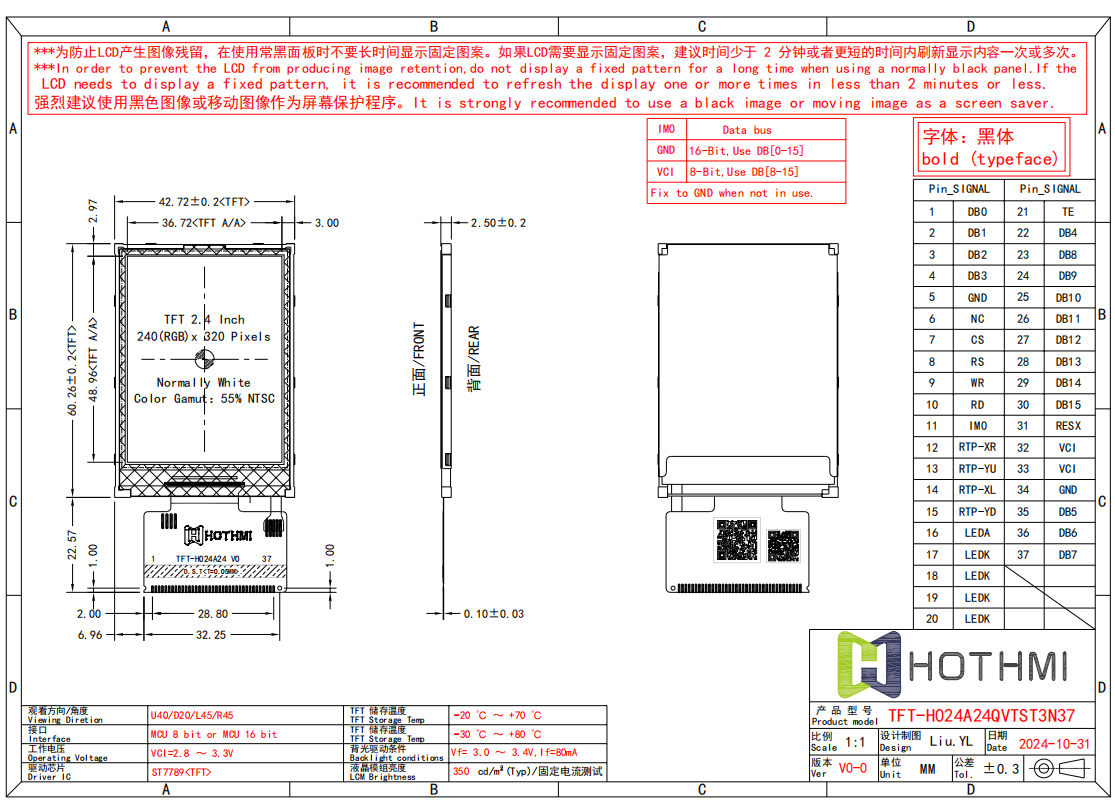

模组规格书：TFT-H024A24QVTST3N37
|
2024-11-06 | 122.03KB |
定制排线/FPC：根据您的需求，调整电缆的长度、位置和引脚排列，或者添加其他连接器。获得经过精确设计的电缆解决方案，使您的连接更加精简且安全。 |
触摸屏附加组件：通过电容式或电阻式触摸屏技术提升您的用户体验。我们可以调整触摸屏的玻璃厚度或形状，以确保完美适配您的设计。 |
界面定制：从多种界面选项中选择，或者与我们的专家交流，选择最适合您项目的界面选项。我们可以将 HI、USB、SPI、VGA 等接口整合到您的显示器中，以实现您的设计目标。 |
盖板玻璃：为您的显示器配备定制切割的盖板玻璃，以提高耐久性。可以选择各种厚度的盖板玻璃，并进行光学粘合，以防止湿气和碎屑。可选择性进行表面处理：AF(抗指纹油）/AG（防眩光）/AR（抗反射）。 |
参数 | 参数描述 | 单位 |
TFT 系列 | TFT-H024A24QVTST3N37 | |
对角线尺寸 | 2.4” | Inch |
分辨率 | 240X320 | Dot |
尺寸 | 42.72x60.26x2.5 | mm |
有效区域 (AA) | 36.72X48.96 | mm |
LCD 类型 | TFT液晶显示屏 | mm |
显示视角 | 全视角 | |
长宽比 | 1:1.1 | |
背光类型 | LED 白色 | |
TFT 驱动 IC | ST7789 | |
亮度 | 350 | cd/m2 |
工作温度 | -20~70℃ | ℃ |
存储温度 | -30~80℃ | ℃ |
